Obojsmerný zosilňovač WA12-A

Obojsmerný zosilňovač WA12-A, ktorý podporuje DOCSIS 3.1 a rôzne frekvenčné rozdelenie, je vhodný pre obojsmernú sieť 1,22G HFC. Pokročilá technológia GaAs efektívne zlepšuje skreslenie čiary a šumové číslo pre skvelé zlepšenie výkonu produktu. Špeciálne navrhnuté pre vnútorné aj vonkajšie aplikácie v stojane s vodotesnosťou a odolnosťou proti prepätiu na F konektore. WA12-A má primeraný obvod, vedeckú štruktúru a vynikajúci index výkonu.

poslať dopyt

PREV:WB1200KLED Ultratenký modulárny obojsmerný zosilňovač
NEXT:No next product

Hardvérové špecifikácie

Výkonnostné charakteristiky

● Široká šírka pásma, maximálna frekvencia je až 1,22G.

● Plne GaAs MMIC zosilňovacie komponenty.

● Hlukové číslo 3dB.

● LED indikátor napájania.

● Podpora vzdialeného a lokálneho napájania jednosmerným prúdom.

● DC15V napájací adaptér.

● Dizajn s nízkou spotrebou energie.

● Kryt z hliníkového tlakového odliatku.

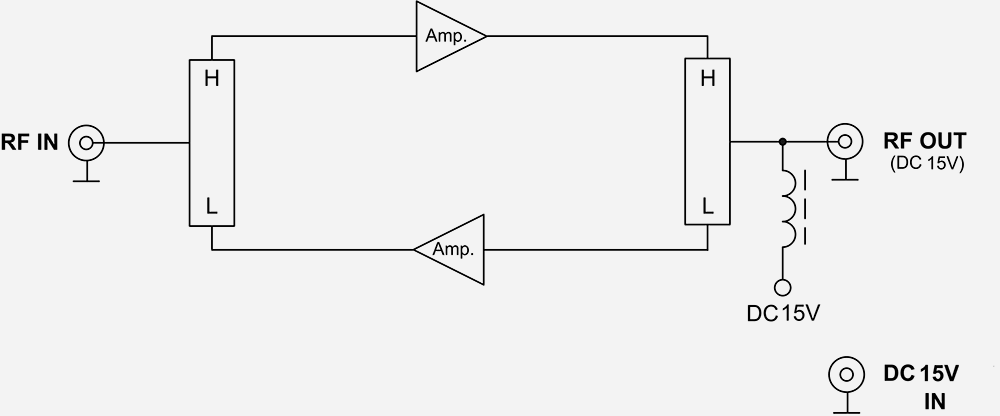

Bloková schéma

Technický parameter

Položka	Jednotka	Parameter	Poznámka
Po prúde
Frekvenčný rozsah	MHz	54/85/102 -1220
Minimálny zisk	dB	15±1
Plochosť v pásme	dB	±0,75
Návratová strata	dB	<-16
Hlukové číslo	dB	<3
CTB	dB	>70	Vstupná úroveň 10 dBmV/ch, 84 kanálov PAL-D
CSO	dB	>62
Proti prúdu
Frekvenčný rozsah	MHz	5-42/65/85
Získať	dB	11 ±1
Plochosť v pásme	dB	±0,75
Návratová strata	dB	<-16
Hlukové číslo	dB	<8
generál
Napájacie napätie	V	DC15
Hum	dB	>70
Impedancia	Ω	75
Spotreba energie	mA	<280	@ DC IN 15V
Prepätie	KV	6
ESD	KV	2
Prevádzková teplota	℃	-40 až 60
Rozmer	mm	112 (D) × 95,6 (Š) × 28,5 (V) (s konektorom F)

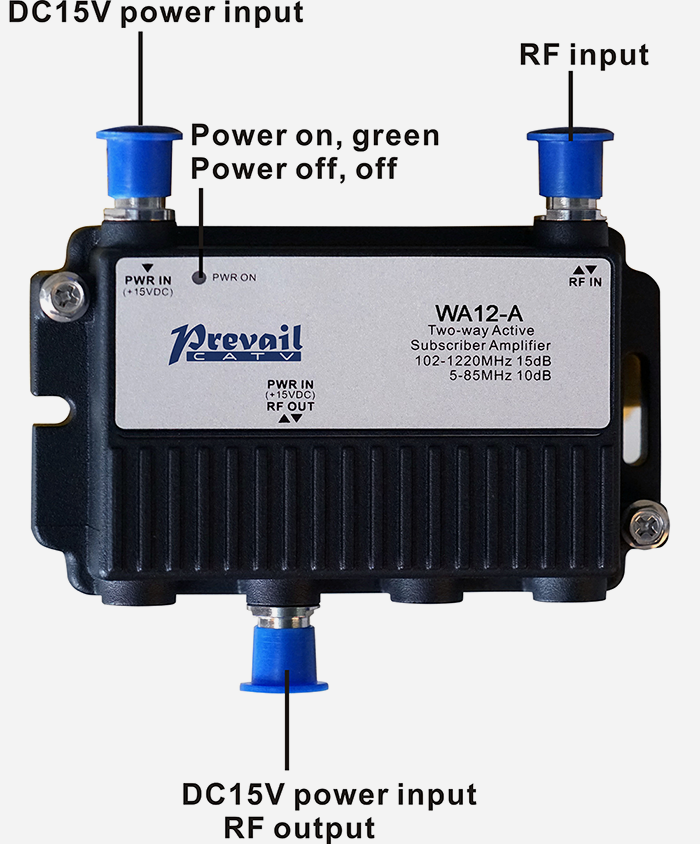

Diagram štruktúry
